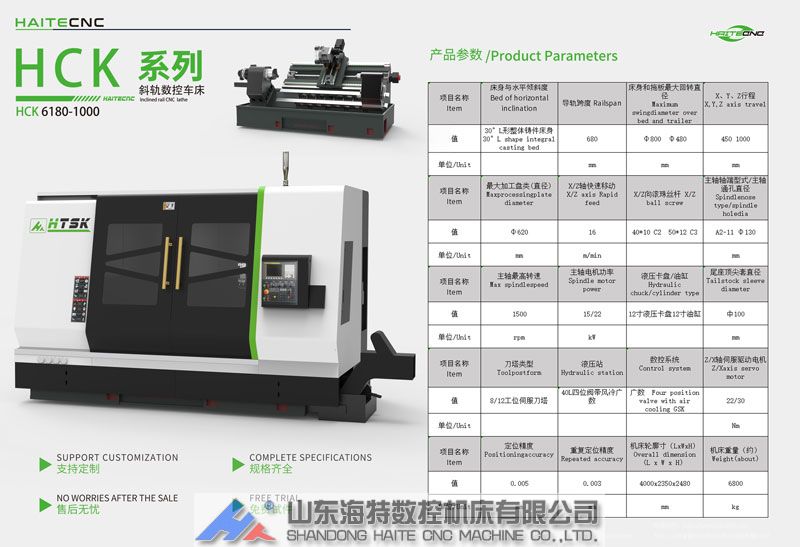

数控斜车加工中心

项目名称Item床身与水平倾斜度Bed of horizontal inclination导轨跨度 Railspan床身和拖板最大回转直径Maximum swi

Send Inquiry

Description

Argument

Products Description

项目名称 Item	床身与水平倾斜度 Bed of horizontal inclination	导轨跨度 Railspan	床身和拖板最大回转直径 Maximum swingdiameter over bed and trailer	X、Y、Z行程 X,Y,Z axis travel
值	45°L形整体铸件床身45°L shape integral casting bed	570	φ500 φ250	250/550
单位/Unit		mm	mm	mm
项目名称 Item	最大加工盘类(直径) Maxprocessingplate diameter	X/Z轴快速移动 X/Z axis Rapid feed	X/Z向滚珠丝杆 X/Z ball screw	主轴轴端型式/主轴通孔直径 Spindlenose type/spindle holedia
值	φ420	16	4010 C24012 C3	A2-6φ79
单位/Unit	mm	m/min		mm
项目名称 Item	主轴最高转速 Max spindlespeed	主轴电机功率 Spindle motor power	液压卡盘/油缸 Hydraulic chuck/cylinder type	尾座顶尖套直径 Tailstock sleeve diameter
值	3500	15	8寸液压卡盘8寸油缸	φ80
单位/Unit	rpm	kW		mm
项目名称 Item	刀塔类型 Toolpostform	液压站 Hydraulic station	数控系统 Control system	Z/X轴伺服驱动电机 Z/Xaxis servo motor
值	8/12工位伺服刀塔	40L四位阀带风冷广数	广数 Four position valve with air cooling GSK	15/18
单位/Unit				Nm
项目名称 Item	定位精度 Positioningaccuracy	重复定位精度 Repeated accuracy	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	0.005	0.003	3330x2200x2200	4900
单位/Unit	mm	mm	mm	kg

项目名称 Item	床身与水平倾斜度 Bed of horizontal inclination	导轨跨度 Railspan	床身和拖板最大回转直径 Maximum swingdiameter over bed and trailer	X、Y、Z行程 X,Y,Z axis travel
值	45°L形整体铸件床身45°L shape integral casting bed	570	φ500 φ250	250/750
单位/Unit		mm	mm	mm
项目名称 Item	最大加工盘类(直径) Maxprocessingplate diameter	X/Z轴快速移动 X/Z axis Rapid feed	X/Z向滚珠丝杆 X/Z ball screw	主轴轴端型式/主轴通孔直径 Spindlenose type/spindle holedia
值	φ420	16	4010 C24010 C3	A2-6φ79
单位/Unit	mm	m/min		mm
项目名称 Item	主轴最高转速 Max spindlespeed	主轴电机功率 Spindle motor power	液压卡盘/油缸 Hydraulic chuck/cylinder type	尾座顶尖套直径 Tailstock sleeve diameter
值	3500	15	8寸液压卡盘8寸油缸	φ80
单位/Unit	rpm	kW		mm
项目名称 Item	刀塔类型 Toolpostform	液压站 Hydraulic station	数控系统 Control system	Z/X轴伺服驱动电机 Z/Xaxis servo motor
值	8/12工位伺服刀塔	40L四位阀带风冷广数	广数 Four position valve with air cooling GSK	15/18
单位/Unit				Nm
项目名称 Item	定位精度 Positioningaccuracy	重复定位精度 Repeated accuracy	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	0.005	0.003	3530x2200x2200	5100
单位/Unit	mm	mm	mm	kg

项目名称 Item	床身与水平倾斜度 Bed of horizontal inclination	导轨跨度 Railspan	床身和拖板最大回转直径 Maximum swingdiameter over bed and trailer	X、Y、Z行程 X,Y,Z axis travel
值	45°L形整体铸件床身45°L shape integral casting bed	570	φ500 φ250	250 1000
单位/Unit		mm	mm	mm
项目名称 Item	最大加工盘类(直径) Maxprocessingplate diameter	X/Z轴快速移动 X/Z axis Rapid feed	X/Z向滚珠丝杆 X/Z ball screw	主轴轴端型式/主轴通孔直径 Spindlenose type/spindle holedia
值	φ420	16	4010 C24012 C3	A2-6φ79
单位/Unit	mm	m/min		mm
项目名称 Item	主轴最高转速 Max spindlespeed	主轴电机功率 Spindle motor power	液压卡盘/油缸 Hydraulic chuck/cylinder type	尾座顶尖套直径 Tailstock sleeve diameter
值	3500	15	8寸液压卡盘8寸油缸	φ80
单位/Unit	rpm	kW		mm
项目名称 Item	刀塔类型 Toolpostform	液压站 Hydraulic station	数控系统 Control system	Z/X轴伺服驱动电机 Z/Xaxis servo motor
值	8/12工位伺服刀塔	40L四位阀带风冷广数	广数 Four position valve with air cooling GSK	15/18
单位/Unit				Nm
项目名称 Item	定位精度 Positioningaccuracy	重复定位精度 Repeated accuracy	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	0.005	0.003	3830x2200x2200	5500
单位/Unit	mm	mm	mm	kg

项目名称 Item	床身与水平倾斜度 Bed of horizontal inclination	导轨跨度 Railspan	床身和拖板最大回转直径 Maximum swingdiameter over bed and trailer	X、Y、Z行程 X,Y,Z axis travel
值	45°L形整体铸件床身45°L shape integral casting bed	570	φ500 φ250	250 1500
单位/Unit		mm	mm	mm
项目名称 Item	最大加工盘类(直径) Maxprocessingplate diameter	X/Z轴快速移动 X/Z axis Rapid feed	X/Z向滚珠丝杆 X/Z ball screw	主轴轴端型式/主轴通孔直径 Spindlenose type/spindle holedia
值	φ420	16	4010 C24012 C3	A2-6φ79
单位/Unit	mm	m/min		mm
项目名称 Item	主轴最高转速 Max spindlespeed	主轴电机功率 Spindle motor power	液压卡盘/油缸 Hydraulic chuck/cylinder type	尾座顶尖套直径 Tailstock sleeve diameter
值	3500	15	8寸液压卡盘8寸油缸	φ80
单位/Unit	rpm	kW		mm
项目名称 Item	刀塔类型 Toolpostform	液压站 Hydraulic station	数控系统 Control system	Z/X轴伺服驱动电机 Z/Xaxis servo motor
值	8/12工位伺服刀塔	40L四位阀带风冷广数	广数 Four position valve with air cooling GSK	15/18
单位/Unit				Nm
项目名称 Item	定位精度 Positioningaccuracy	重复定位精度 Repeated accuracy	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	0.005	0.003	4330x2300x2300	6000
单位/Unit	mm	mm	mm	kg

项目名称 Item	床身与水平倾斜度 Bed of horizontal inclination	导轨跨度 Railspan	床身和拖板最大回转直径 Maximum swingdiameter over bed and trailer	X、Y、Z行程 X,Y,Z axis travel
值	45°L形整体铸件床身45°L shape integral casting bed	570	φ500 φ250	250 2000
单位/Unit		mm	mm	mm
项目名称 Item	最大加工盘类(直径) Maxprocessingplate diameter	X/Z轴快速移动 X/Z axis Rapid feed	X/Z向滚珠丝杆 X/Z ball screw	主轴轴端型式/主轴通孔直径 Spindlenose type/spindle holedia
值	φ420	16	4010 C2 4012 C3	A2-6φ79
单位/Unit	mm	m/min		mm
项目名称 Item	主轴最高转速 Max spindlespeed	主轴电机功率 Spindle motor power	液压卡盘/油缸 Hydraulic chuck/cylinder type	尾座顶尖套直径 Tailstock sleeve diameter
值	3500	15	8寸液压卡盘8寸油缸	φ80
单位/Unit	rpm	kW		mm
项目名称 Item	刀塔类型 Toolpostform	液压站 Hydraulic station	数控系统 Control system	Z/X轴伺服驱动电机 Z/Xaxis servo motor
值	8/12工位伺服刀塔	40L四位阀带风冷广数	广数 Four position valve with air cooling GSK	15/18
单位/Unit				Nm
项目名称 Item	定位精度 Positioningaccuracy	重复定位精度 Repeated accuracy	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	0.005	0.003	4830x2300x2300	6600
单位/Unit	mm	mm	mm	kg
